Descripción

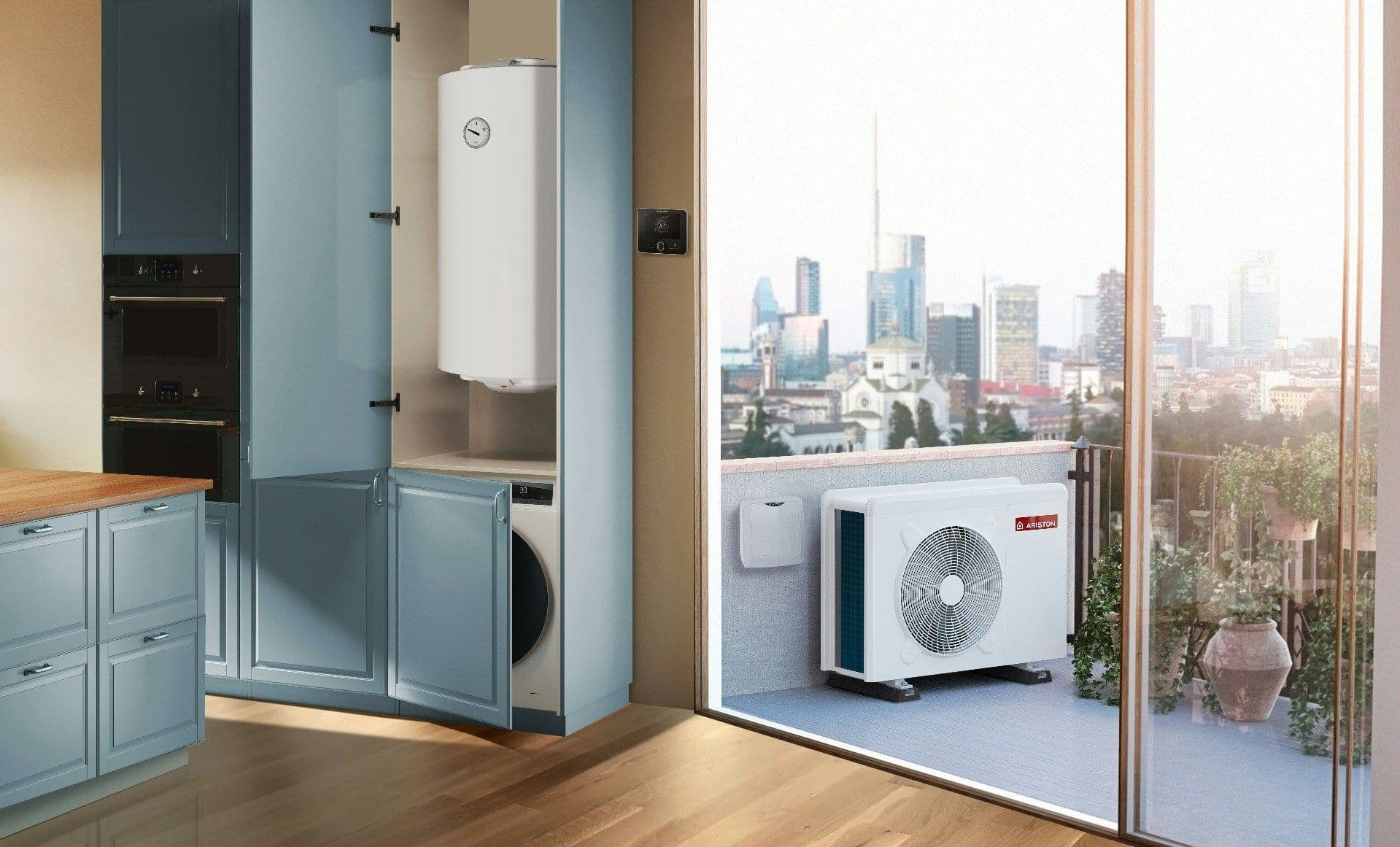

La premisa detrás de la Ariston Nimbus Flex M Net R32 es sencilla: no todas las viviendas tienen un cuarto técnico donde meter una torre hidráulica, y no todas necesitan el mismo volumen de ACS. Por eso este sistema de aerotermia monobloc para calefacción, refrigeración y ACS separa completamente la unidad exterior —la Nimbus Pocket M Net R32, en potencias de 3,5 a 15 kW— del acumulador ACS, que puede elegirse en tres capacidades (100, 150 y 200 litros) y dos formatos de instalación: mural (100 y 150 l) o de suelo (200 l). El resultado es una huella interior mínima —el acumulador mural de 100 l ocupa solo Ø430 × 990 mm y pesa 32 kg— que permite instalar aerotermia incluso en pisos con cocinas pequeñas o sin cuarto de calderas, cumpliendo además los requisitos del CTE para producción de ACS renovable.

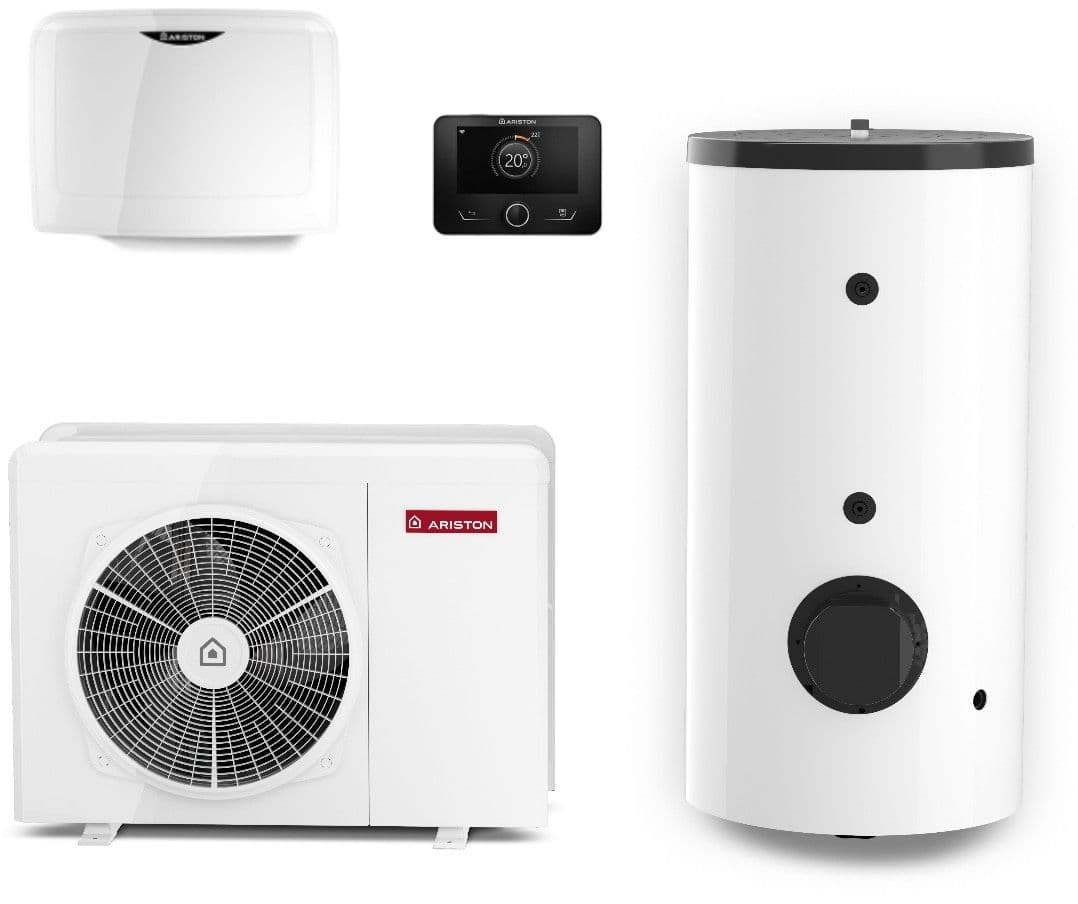

La unidad exterior Nimbus Pocket M Net R32 es monobloc, por lo que el circuito de refrigerante R32 llega sellado de fábrica sin necesidad de carnet de frigorista para la instalación. Opera en calefacción desde -20°C hasta +35°C de temperatura exterior y en refrigeración hasta +43°C, con temperatura máxima de impulsión de 60°C —compatible con radiadores de baja temperatura, suelo radiante y fancoils— y temperatura mínima de refrigeración de +5°C. El intercambiador de aire incorpora el tratamiento anticorrosión Blue Fin® de Ariston. Cada kit incluye de serie la sonda del acumulador, el vaso de expansión del circuito primario, la válvula de 3 vías ACS y el kit eléctrico; solo hay que añadir el kit de válvulas y filtros (ref. 3083059) y el kit anticongelación (ref. 3319687), ambos obligatorios.
En cuanto al rendimiento ACS, el acumulador de suelo CD1 200 HHP (190 l útiles, acero esmaltado) obtiene un SCOP de hasta 4,0 a 14°C según EN 16147, mientras que los modelos murales de 100 y 150 l (acero al carbono vitrificado) alcanzan hasta 3,2 a 14°C, variando según la potencia del Pocket seleccionado. El sistema se gestiona a través de la centralita Sensys HD incluida de serie, con conectividad Ariston NET Wi-Fi integrada para el control remoto desde el smartphone y la asistencia técnica online del SAT oficial. El acumulador mural de 150 y 100 l puede instalarse también en vertical sobre el suelo mediante los trípodes opcionales, lo que amplía aún más las posibilidades de ubicación en espacios irregulares.
Información técnica NIMBUS FLEX
Guía de selección — NIMBUS FLEX 200L M NET R32 (acumulador suelo CD1 200 HHP)
35 200L M | 50 200L M | 80 200L M | 120 200L M | 150 200L M | |
|---|---|---|---|---|---|
Código kit | 4189072 | 4189073 | 4189074 | 4189075 | 4189076 |
Potencia máxima unidad exterior (kW) | 6,4 | 7,6 | 11,7 | 14,4 | 17,7 |
Capacidad acumulador ACS (l) | 200 | 200 | 200 | 200 | 200 |
Instalación acumulador | Suelo | Suelo | Suelo | Suelo | Suelo |
Conexión eléctrica | Monofásica | Monofásica | Monofásica | Monofásica | Monofásica |
Temperatura aire — calef. / refrig. mín~máx (°C) | -20~+35 / +10~+43 | -20~+35 / +10~+43 | -20~+35 / +10~+43 | -20~+35 / +10~+43 | -20~+35 / +10~+43 |
Tª impulsión mín. refrig. / máx. calef. (°C) | +5 / +60 | +5 / +60 | +5 / +60 | +5 / +60 | +5 / +60 |
Unidad exterior incluida (Nimbus Pocket M Net R32) | 35 M — 3301870 | 50 M — 3301871 | 80 M — 3301872 | 120 M — 3301874 | 150 M — 3301876 |
Guía de selección — NIMBUS FLEX 150L M NET R32 (acumulador mural 150 VTD)
35 150L M | 50 150L M | 80 150L M | |
|---|---|---|---|
Código kit | 4189077 | 4189078 | 4189079 |
Potencia máxima unidad exterior (kW) | 6,4 | 7,6 | 11,7 |
Capacidad acumulador ACS (l) | 150 | 150 | 150 |
Instalación acumulador | Mural | Mural | Mural |
Conexión eléctrica | Monofásica | Monofásica | Monofásica |
Temperatura aire — calef. / refrig. mín~máx (°C) | -20~+35 / +10~+43 | -20~+35 / +10~+43 | -20~+35 / +10~+43 |
Tª impulsión mín. refrig. / máx. calef. (°C) | +5 / +60 | +5 / +60 | +5 / +60 |
Unidad exterior incluida (Nimbus Pocket M Net R32) | 35 M — 3301870 | 50 M — 3301871 | 80 M — 3301872 |
Guía de selección — NIMBUS FLEX 100L M NET R32 (acumulador mural 100 VTD)
35 100L M | 50 100L M | 80 100L M | |
|---|---|---|---|
Código kit | 4189080 | 4189081 | 4189082 |
Potencia máxima unidad exterior (kW) | 6,4 | 7,6 | 11,7 |
Capacidad acumulador ACS (l) | 100 | 100 | 100 |
Instalación acumulador | Mural | Mural | Mural |
Conexión eléctrica | Monofásica | Monofásica | Monofásica |
Temperatura aire — calef. / refrig. mín~máx (°C) | -20~+35 / +10~+43 | -20~+35 / +10~+43 | -20~+35 / +10~+43 |
Tª impulsión mín. refrig. / máx. calef. (°C) | +5 / +60 | +5 / +60 | +5 / +60 |
Unidad exterior incluida (Nimbus Pocket M Net R32) | 35 M — 3301870 | 50 M — 3301871 | 80 M — 3301872 |
Características técnicas — Acumuladores ACS
CD1 200 HHP (suelo) | 150 VTD (mural) | 100 VTD (mural) | |
|---|---|---|---|
Capacidad de acumulación (l) | 190 | 150 | 100 |
Montaje | Suelo | Mural | Mural |
SCOP ACS a 14°C según EN 16147 | 3,7 - 4,0 | 2,6 - 3,2 | 2,6 - 3,2 |
SCOP ACS a 7°C según EN 16147 | 3,18 - 3,3 | 2,5 - 3,1 | 2,5 - 3,1 |
Presión máxima de ejercicio (bar) | 7 | 8 | 8 |
Peso (kg) | 83 | 65 | 32 |
Dimensiones Ø × alto (mm) | Ø660 × 1.332 | Ø560 × 1.070 | Ø430 × 990 |
Resistencia eléctrica | De serie | De serie | De serie |
Material del acumulador | Acero esmaltado | Acero al carbono vitrificado | Acero al carbono vitrificado |
Componentes incluidos en cada kit (de serie)
Válvula de 3 vías | 3078156 |
Sonda acumulador | 3318962 |
Vaso de expansión circuito primario | 0ZVSS018 |
Kit eléctrico | 3078254 |
Kit anticongelación (obligatorio) | 3319687 |
Kit válvulas y filtros (obligatorio) | 3083059 |
Trípode instalación vertical suelo (compatible CD1 200) | 3018067 |
Trípode instalación vertical suelo (compatible 150/100 VTD) | 0EMUL001 |
